煤气排水器的作用和分类

[/vc_column_text][vc_column_text]

• • 煤气排水器的作用是收集并排出煤气（燃气）管网中的冷凝水、积水和污物，以保证煤气（燃气）管道畅通的一种附属设备。按密封煤气的方式分为干式排水器、水封式排水器。
  • 干式排水器：用阀门密封煤气、人工方式排水的柱形筒体型排水器，适用于煤气计算压力大于等于0.05MPa。
  • 水封式排水器：利用水柱高度克服煤气压力，适用于煤气压力比较低（一般小于0.05MPa）的煤气管道，根据结构分为立式和卧式。

[/vc_column_text][vc_column_text]

排水器的设置

[/vc_column_text][vc_column_text]煤气排水器的设置应遵守GB6222的规定。当煤气管道采用无坡度敷设时，应每隔100m～150m左右设一个排水器，一般设在补偿器上游一侧；当煤气管道采用有坡度敷设时，应每隔200m～250m左右设一个，应设在 低点。在煤气管道的低点、可能积存冷凝水处应补设排水器。
[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_tta_tabs active_section=”1″][vc_tta_section title=”立式煤气排水器” tab_id=”1645423425159-ad3d6525-df39″][vc_row_inner][vc_column_inner width=”1/2″][vc_hoverbox image=”732″ primary_title=”” hover_title=”立式煤气排水器” shape=”square”]本体由一个直立的圆柱形或方形筒体组成的水封式排水装置[/vc_hoverbox][/vc_column_inner][vc_column_inner width=”1/2″][vc_hoverbox image=”734″ primary_title=”” hover_title=”多级立式煤气排水器” shape=”square”]本体由多个直立的圆柱形或方形筒体组成的水封式排水装置[/vc_hoverbox][/vc_column_inner][/vc_row_inner][vc_row_inner][vc_column_inner][vc_column_text]

立式排水管强制要求

[/vc_column_text][vc_column_text]

• 单级水封排水器筒体的横截面积不小于连接管横截面积的6倍，等效直径不小于350mm。

[/vc_column_text][/vc_column_inner][/vc_row_inner][/vc_tta_section][vc_tta_section title=”卧式煤气排水器” tab_id=”1645423311011-b85a7614-33f5″][vc_row_inner][vc_column_inner][vc_single_image image=”733″ img_size=”full”][vc_column_text]本体主要由一根水平筒体和两根垂直短管组成的一个“U”型水封式排水装置。常用选型卧式排水器筒体为三仓式或以上
[/vc_column_text][/vc_column_inner][/vc_row_inner][vc_column_text]

卧式排水器排水管强制要求

[/vc_column_text][vc_column_text]

• 多级水封式排水器筒体各室的横截面积不小于连接管横截面积的6倍，等效直径不小于500mm；

[/vc_column_text][/vc_tta_section][/vc_tta_tabs][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]

立式与卧式的共性

[/vc_column_text][vc_column_text]

• 水封式煤气排水器注满水后所能封住管道中煤气的压力的 高高度，以mmH2O(水柱高度)表示。
• 利用带压气体试验水封式排水器的水封有效高度的一种试验方法。
• 良好的耐击穿性能，能承受一定范围的煤气压力波动；
• 便于清理排水器内的灰渣；

[/vc_column_text][vc_column_text]

水封式煤气排水器性能要求

[/vc_column_text][vc_column_text]

• 设有加水口；不采用连续加水的，宜设置便于检查水封高度的装置（通常采用磁翻板液位计）
• 多级水封排水器应具有防气阻功能。在各级密封室顶端设置排气装置，以便注满水，避免因室内空气压缩造成假水位（通常在筒体上部排气孔上配放气旋塞阀或球阀）；
• 设有防泄漏装置（优先采用不锈钢）及溢流口，溢流口下方设溢流漏斗连接排水管道，便于观察溢流；禁止将排水管直接插入下水道。

[/vc_column_text][vc_row_inner][vc_column_inner width=”1/2″][vc_single_image image=”753″ img_size=”full”][/vc_column_inner][vc_column_inner width=”1/2″][vc_single_image image=”757″ img_size=”full”][/vc_column_inner][/vc_row_inner][/vc_column][/vc_row]



各种煤气管网在煤气管道输送过程中，会产生冷凝水及萘，焦油等物质，这些物质如果长期在管道内存在，会堵塞管道，不仅会降低煤气输送，还有可能因煤气输送不及时影响需用煤气工作设备的正常运转，甚至造成意外生产事故.

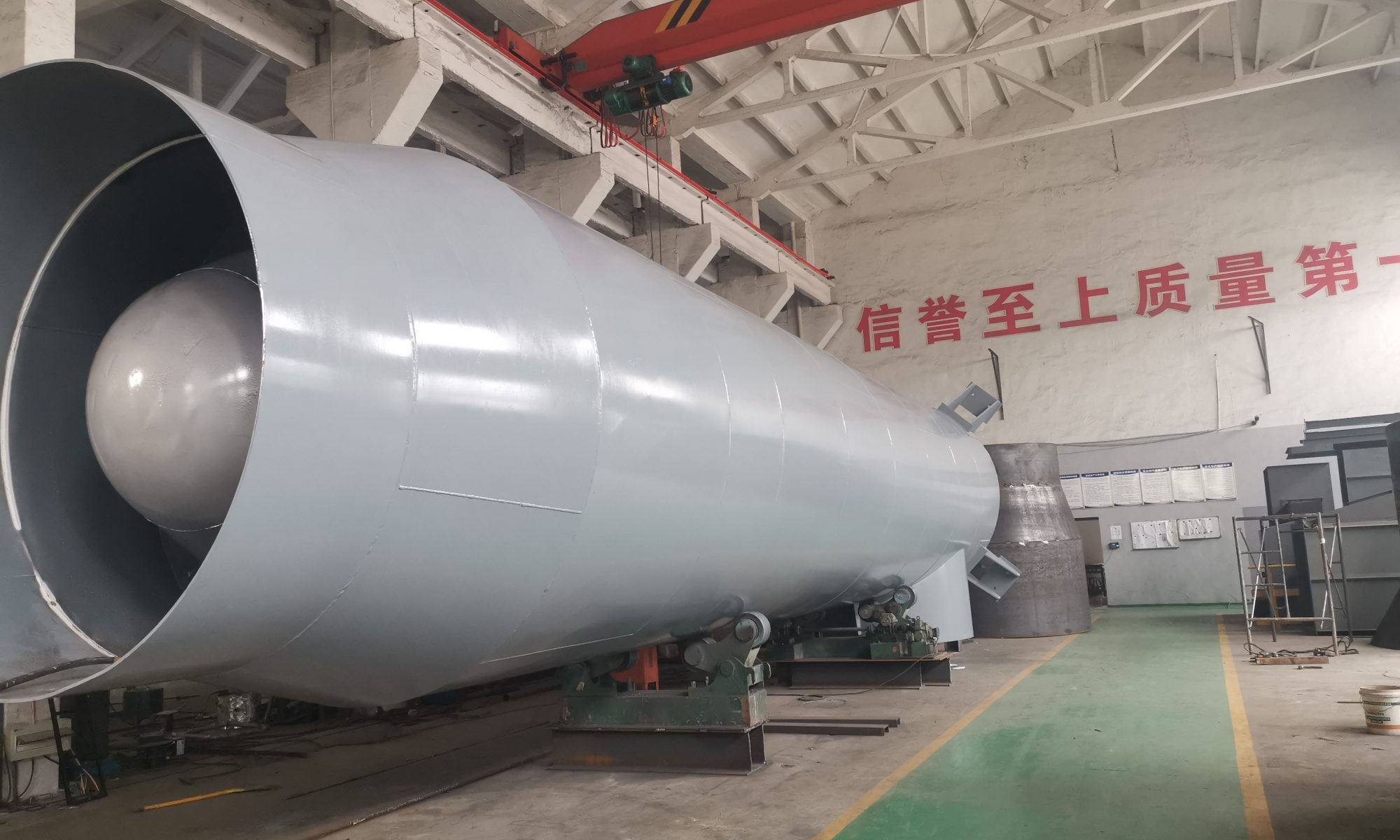

我公司生产的煤气脱水器（专利号ZL202021820347.8）靠物理旋流方式，通过专用的气流引导，对煤气中的水分进行分离，形式结构简单可靠，大小可根据流速和风量任意调整，设计工作压力常规50KPa，压降＜1500Pa，风量范围适用性强，配套有卧式煤气排水器，生产流程已专业化。
