刮板输送机

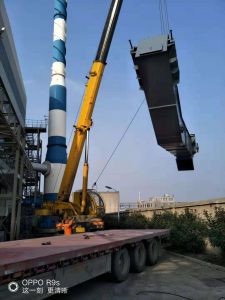

经典案例发布

刮板输送机是目前主流的除尘输送设备,根据链条结构分为YD型、HS型、FU型等。 设备采用全封闭结构,密封性能良好,运行过程中无物料泄漏;机尾设有丝杆调节装置来 调节输送链的张紧度,使输送链在运行过程中始终处于张紧状态,确保设备稳定运行。该 设备可以水平、倾斜布置;结构紧凑;维修方便;可实现多点进料,多点卸料。

■YD系列刮板输送机

YD系列刮板输送机主要应用于输送粉 状、小颗粒状干态物料,具有良好的机械性 能。优良的工艺设计使产品可以长时间无故 障运行;主要关键部件刮板链条是采用 40Cr合金钢精密模锻成型,经济耐用、适用 性强、具有较长的使用寿命。该链条形式仅 支持单向运行,可选择双排链布置或重型链 形式,常见的双排链布置如转炉烟道下部或 冷却器下部,有TYD及TYDM等

■HS系列刮板输送机

HS系列刮板输送机主要应用于烧结机 头、机尾等大比重、磨琢性强、有一定颗粒 性的粉尘输送,该系列链条采用35CrMo材 料锻打而成,相对于其他型号刮板链自重 大,可有效防止浮链,运转平稳,使用寿命 长。

型号 电机功率Kw 1.1 1.5 2.2 3 4 5.5 7.5 11 15 18.5 22
机长m输送量m³/h
YD100 Q≤3 8~12 12~20 20~30 30~35 35~45 45~60 60~80
YD200 3<Q≤5 6~8 8~12 12~20 20~30 30~35 35~45 45~60 60~80
5<Q≤8 6~10 10~15 15~25 25~30 30~40 40~55 55~75
YD250 8<Q≤10 6~8 8~12 12~15 15~25 25~35 35~45 45~65 65~80
10<Q≤12 6~8 8~12 12~20 20~30 30~40 40~60 60~70
YD310 12<Q≤14 6~10 10~16 16~25 36~35 35~55 55~70
14<Q≤20 6~8 8~14 14~20 20~30 30~50 50~65 65~80
YD430 20<Q≤25 6~10 10~16 16~25 25~40 40~60 60~75
25<Q≤35 6~8 8~12 12~20 20~30 30~45 45~60 60~80
YD500 35<Q≤40 6~10 10~20 20~35 35~45 45~55 55~70
40<Q≤50 6~8 8~16 16~30 30~40 40~50 50~65
YD640 50<Q≤60 6~8 8~16 16~25 25~35 35~45 45~60
60<Q≤70 6~8 8~12 12~20 20~30 30~40 40~50

注:

1. HS型刮板机也可参照此表,功率选型时机长贴近临界值可提高一等级。
2. 物料的堆比重为: r<1.6 t/m³时,按此表直接确定电机功率。
3. 物料的堆比重为:1.6 t/m³≤r≤2.4 t/m³时,按此表所选的电机功率应提高一个等级。 如:刮板输送机输送量12m³/h,机长22m,按表所选设备型号为YD250、电机功率为5.5KW,如果物料的堆比重为r=2.0t/m³,则 终确定的功率应为7.5KW。
4. 表中“机长(m)”为头尾轮中心距。
5. 如表中提供的输送量不能满足设计要求,请联系我们将为您专门设计或提供咨询。
